 125K貼片式低頻模塊JY-LS6930



    工作頻率125KHz,體積小巧,易于集成到設備中;產品支持EMID及其兼容卡,讀卡距離5cm;UART通信接口,操作簡單,可通過發送命令使模塊進入低功耗模式,天線尺寸28*21mm。

產品詳情

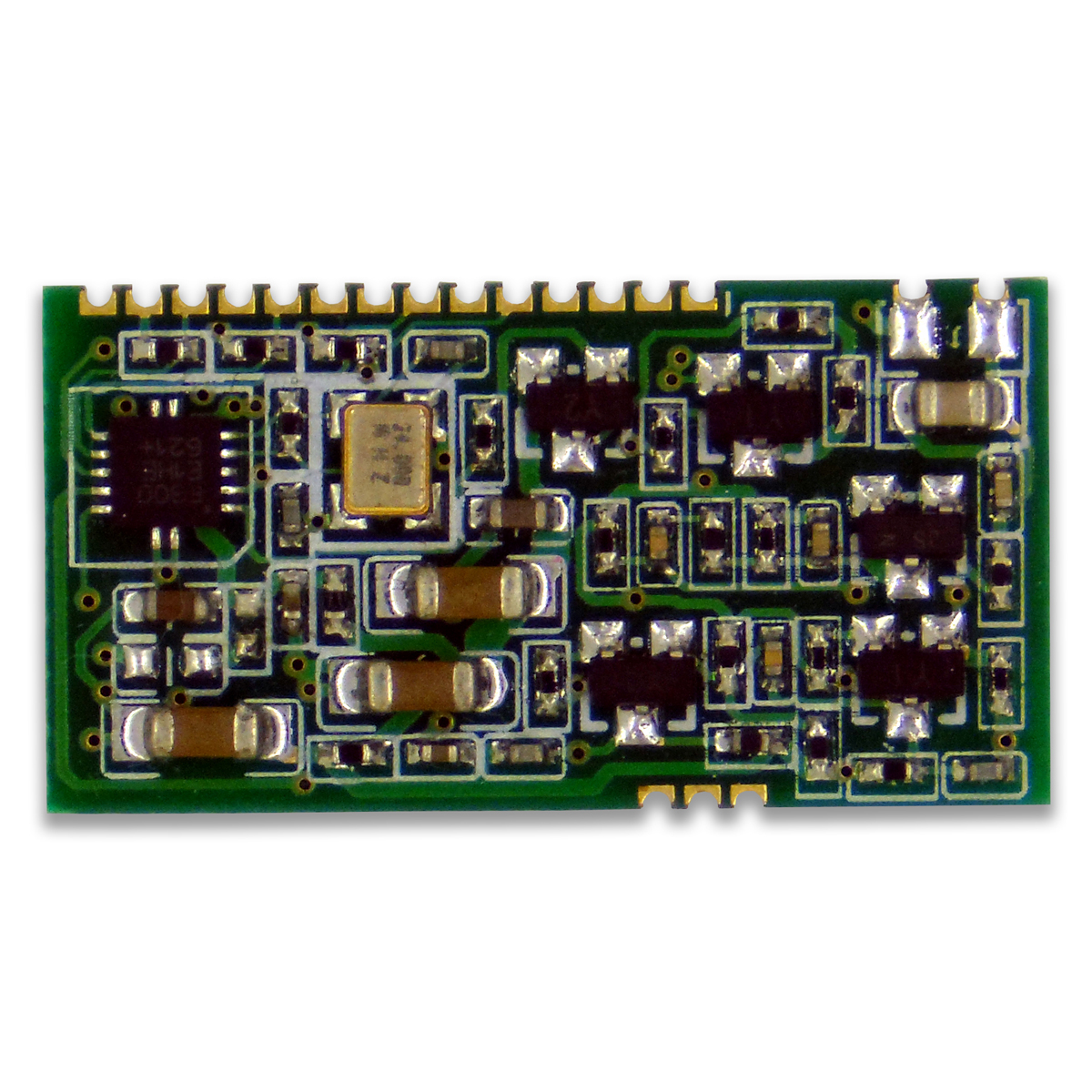

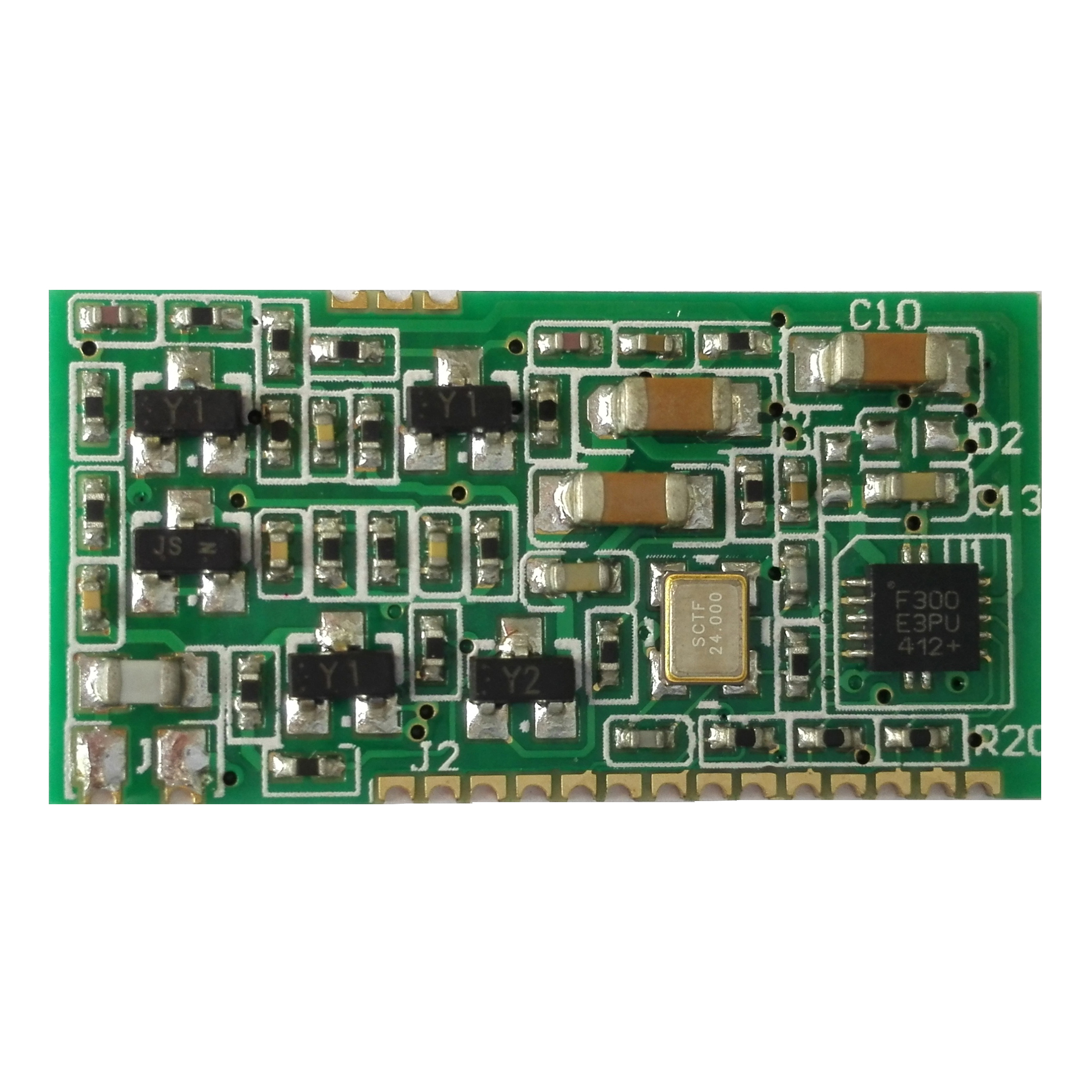

◆JY-LS6930是廣州健永信息科技有限公司開發的低頻ID卡讀卡模塊,支持TK、EMID及其兼容卡;

◆采用貼片式安裝,體積小巧,易于集成到PDA等手持設備中;

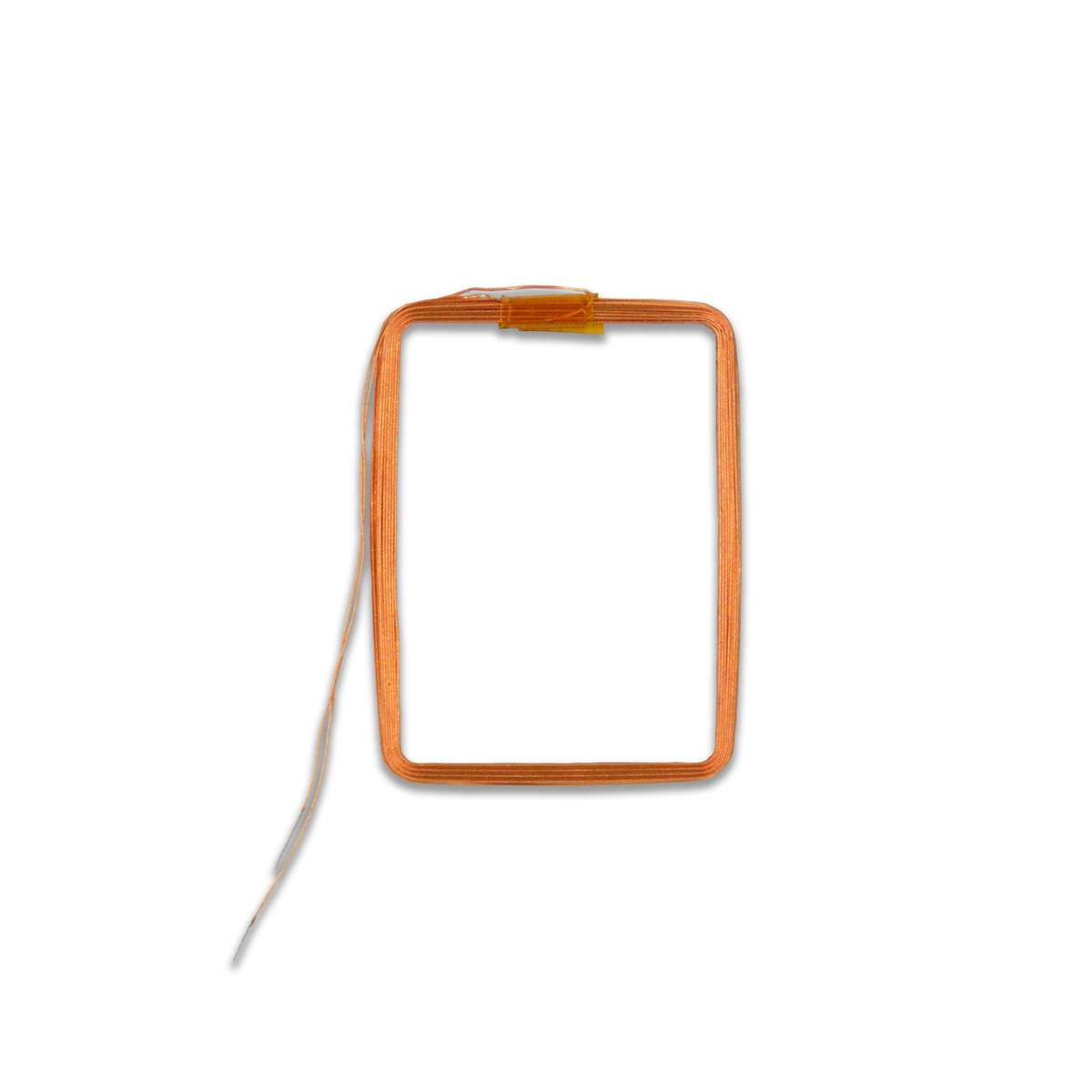

◆配套21mm*28mm方形天線,性能穩定,可靠性強;

◆UART通信接口,TTL電平,操作簡單。

工作頻率

125kHz

支持協議

ISO11784/5

讀取距離

5cm

讀卡格式

EMID、TK

讀卡芯片

軟解碼

工作功耗

<0.2w

讀取時間

100毫秒

接線方式

郵票孔貼片式

工作電壓

3.3V

通信接口

UART

波特率

9600 bps

規格尺寸

27.71mm*14.63mm*2mm

工作溫度

-20~+85

環境濕度

5%~95%


極限參數:


工作溫度:-20℃~+85℃

貯存溫度:-40℃~+125℃

供電電壓(vcc to vss):-0.3V~+4.2V

管腳對地電壓:-0.3V~+5.8V

每個管腳最大IOL:±2mA

相對濕度 : 5%~95%

注:超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作,否則會影響其可靠性。


直流特性:


測試條件Temperature=+25℃。


管腳說明:


JY-LS6930模塊采用郵票孔連接方式,可像貼片器件一樣直接焊接到PCB板上。



相關應用:

 防偽防盜、 門鎖門禁系統、電子門票、水電管理、車輛管理、倉儲管理、資產管理、生產線自動化管理、 物料運輸管理、 鐵路巡檢等


開發文檔

JY-LS6930低頻RFID模塊使用說明書.pdf
