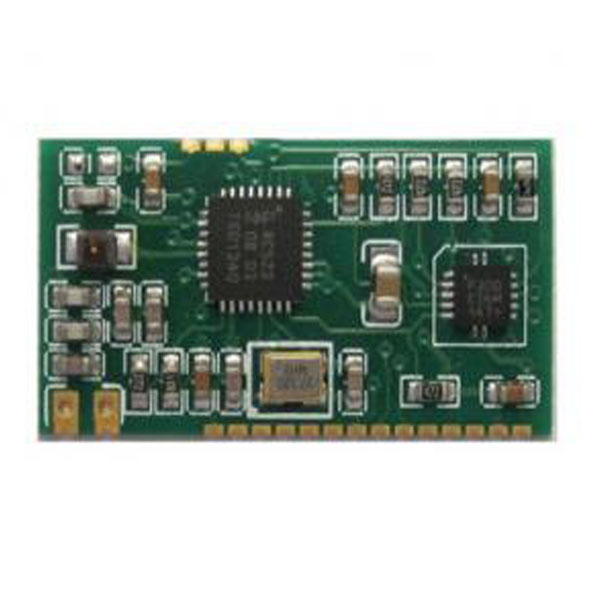

 高頻讀寫模塊JY-HS6732



    JY-HS6732高頻IC卡智能刷卡計費讀卡模塊,采用NXP公司高集成度讀卡芯片 MFRC522開發而成支持對復旦、M1等IC卡片的讀寫操作;配套22mm*28mm方形PCB天線,UART通信接口,操作簡單。

產品詳情


產品描述:


?JY-HS6732是廣州健永信息科技有限公司開發的高頻IC卡智能刷卡計費讀卡模塊,采用NXP公司高集成度讀卡芯片 MFRC522開發而成支持對復旦、Mifare1 S50、Mifare1 S70、Mifare UltraLight等IC卡片的讀寫操作;

?采用貼片式安裝,體積小巧、功耗低,易于集成到PDA、充電樁、充電站等設備中;

?性能穩定,可靠性高,完全兼容ISO14443A協議;

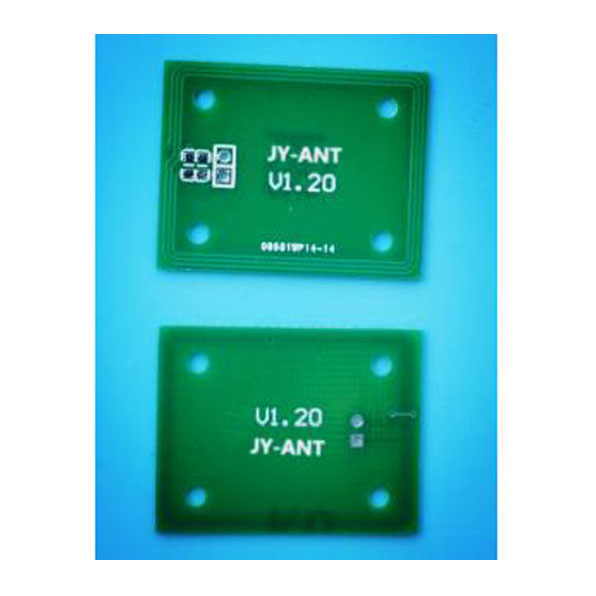

?配套22mm*28mm方形PCB天線,UART通信接口,操作簡單。


技術參數:


工作頻率

13.56MHz

支持協議

ISO14443A

讀取距離

5cm

工作方式

FDX(全雙工通信)

讀卡芯片

軟解碼

工作功耗

0.5W

讀取時間

<100毫秒

接線方式

郵票孔貼片式

工作電壓

3.3V

通信接口

UART

波特率

19200 bps

規格尺寸

28mm*15mm*2mm

工作溫度

-20~+85

環境濕度

 5%~95%


極限參數:


工作溫度:-20℃~+85℃

貯存溫度:-40℃~+125℃

供電電壓(vcc to vss):-0.3V~+6.0V

管腳對地電壓:-0.3V~+5.0V

每個管腳最大IOL2mA

相對濕度:5%~95%

注:超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作,否則會影響其可靠性。



直流特性:


測試條件Temperature=+25℃。




管腳說明:


JY-HS6732管腳分布如下圖所示。



相關應用:

> 一卡通扣費充值

> 圖書管理

> 嵌入充電樁、充電座等設備

> 智能停車場

> 門禁安防

> 電子票證

> 電力管理

> 物流管理

> 儲物柜管理

> 防偽防盜

> 立體倉庫等


開發文檔


JY-HS6732高頻讀寫模塊開發文檔(ISO14443A)

智能充電樁刷卡計費模塊解決方案
